최대입구온도	55℃
주위온도	5~49℃
사용압력	1.5~9.9 ㎏f/㎠
사용전원	220/440V, 50/60Hz, 3￠

MODEL	입구온도:38 ℃ 입구압력:7 ㎏f/㎠ 압력하노점:-40 이하
	처리유량 (㎟/MIN)	히터 최대용량 (KWH)	평균 소비전력 (KWH)	BLOWER 용량 (HP)	알루미나겔 충진량 (kgs/lower)
DBP-370	10.7	8.6	5.6	3(V type)	146
DBP-450	13	10.5	9.4	5(V type)	177
DBP-590	17	14	12.2	5(V type)	232
DBP-750	22	17	15.7	5(V type)	296
DBP-930	27	22	23.5	7.5(V type)	367
DBP-1130	33	26	25.5	7.5(V type)	428
DBP-1350	39	32	28.2	10(V type)	534
DBP-1750	51	41.5	36.3	7.5	691
DBP-2100	61	49.5	43.8	75	829
DBP-3000	87	71	62.5	10	1185
DBP-4100	119	97	85	15	1619
DBP-5200	150	123	108.2	20	2054

※사용압력 10 ㎏f/㎠ 이상 제작가능
※상기 표준모델 이상의 대형도 제작가능
※로 대체 또는 병행 가능

입구압력 ㎏f/㎠	2	3	4	5	6	7	8	9	10
환산계수	0.38	0.5	0.63	0.75	0.88	1	1.12	1.25	1.37

입구온도℃	25	30	35	38	40	43	45	50	55
환산계수	2.0	1.52	1.72	1	0.9	0.78	0.7	0.56	0.44

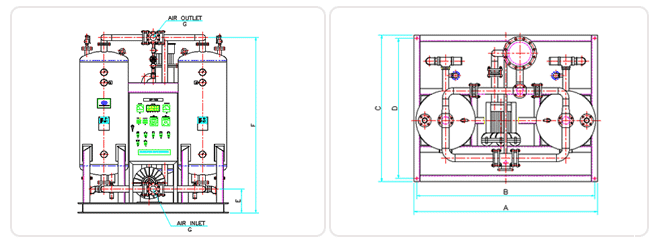

MODEL	A	B	C	D	E	F	G
DBP-370	1600	1500	1300	1200	250	2350	PT2"
DBP-450	1700	1600	1300	1200	250	2375	PT2"
DBP-590	1900	1800	1350	1250	280	2395	2.1/2"F
DBP-750	2000	1900	1400	1300	280	2415	2.1/2"F
DBP-930	2100	2000	1500	1400	280	2480	3"F
DBP-1130	2200	2100	1550	1450	300	2495	3"F
DBP-1350	2200	2130	1750	1680	350	2565	3"F
DBP-1750	2400	2330	1800	1730	350	2640	4"F
DBP-2100	2600	2530	1900	1830	350	2700	4"F
DBP-3000	3500	3430	2200	2130	365	2990	6"F
DBP-3300	3600	3530	2250	2180	370	3045	6"F
DBP-4100	3800	3730	2250	2180	400	3000	6"F
DBP-5200	4200	4130	2400	2330	400	3285	8"F

(1) MODEL : DBP-750
     사용조건 : 입구온도 40℃ 입구압력 5kgf/㎠, 일 경우의 처리유량은 ?

     DBP-750의 표준처리유량 : 22 N ㎥/min
     40℃의 온도 환산 계수 : 0.9
     5kgf/㎠의 압력환산계수 : 0.75

     * 처리유량= 22 N㎥/min x 0.9 x 0.75 = 14.85 N ㎥/mi


(2) 처리유량 : 35 N㎥/min, 입구온도45℃, 입구압력8 kgf/㎠ 일경우 MODEL 선정은?

     표준상태(입구온도38℃, 입구압력 7kkgf/㎠)로의 처리유량 환산치
     = 35 N ㎥/min / 0.7 (온도 환산 계수) / 1.12 (압력 환산 계수)
     = 44.64 (N ㎥/min)

     * 기종별처리유량표에서 DBP-1750
